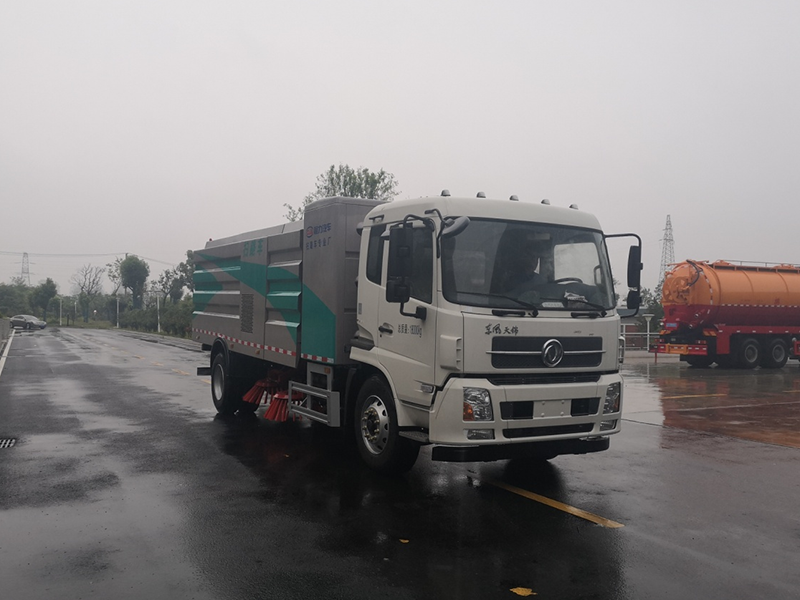

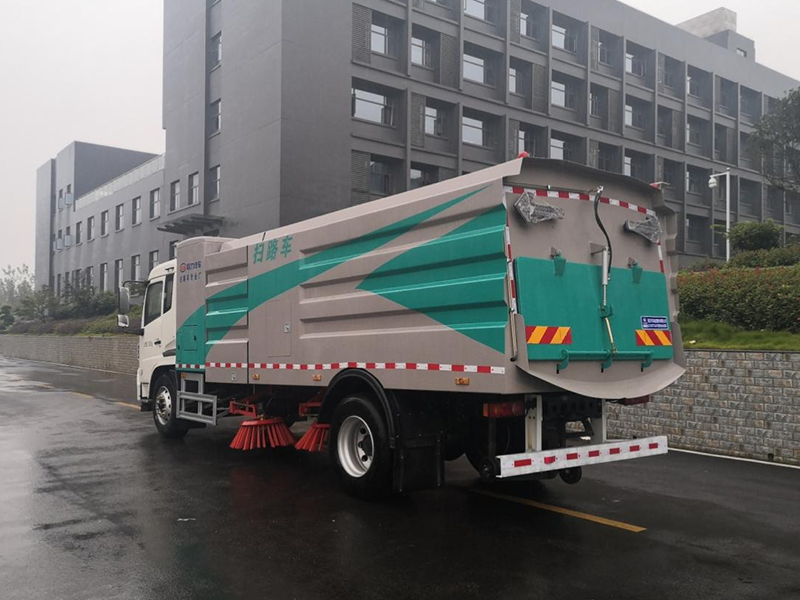

扫路车简介：
1. 采用吸扫混合的方式收集垃圾，湿式除尘、电液**，液压倾翻卸料的作业方式对路面进行清扫作业。
2. 采用永磁同步电机专门驱动风机和液压系统，保证行驶过程中能继续工作，保证清扫过程的连续性。
3. 采用“中置四扫盘+喷雾降尘装置+**隔板+后置吸嘴”的结构布局，让清扫过程中砂石不在飞溅扬尘，此布局便于清扫装置与吸盘的调整与维护，转场作业时整车通过性好。
4. 扫盘有遇障碍自动避让保护功能和自动复位功能，遇到障碍自动回缩，越过障碍自动回位。
5. 扫盘转速可根据各种不同的清扫工况来调整转速，能保证在各种污染状况下都有良好的清扫效果
6. 采用**，高效的专用风机和可随路面自动找平的全浮动式吸嘴，清扫效果好，使用寿命长。
公告型号 | CL5180TSLBEV型纯电动扫路车 | 外形尺寸 | 8900x2550x3130 | |
底盘型号 | EQ1180GEVJ1 | 上装容积 | 12方 | |
总质量 | 18000KG | 上装电动机额定功率 | 50KW | |
整备质量 | 12650KG | 上装每小时消耗电量 | 40KWH | |
轴距 | 5300MM | 建议充电桩功率 | 120KW | |
轮胎 | 295/80R22.5 18PR | 充电时间（建议功率下） | 约2.5小时 | |
轴数 | 2 | 底盘满载续航里程 | 300KM | |
底盘电机**功率 | 160KW | 电池类别 | 磷酸铁锂电池 | |
电池组额定电压 | 618 V | 电池品牌 | 宁德时代 | |
电池电量 | 282 KWH | 燃料种类 | 纯电动 | |
程力汽车股份有限公司环卫车系列东风纯电动扫路车是我公司自行设计开发、具有自主知识产权、国际**技术水平的新一代路面、路沿清洗、清扫及喷雾降尘的专用设备。在作业时利用扫刷将地面垃圾扫向车内侧，再由吸盘吸入垃圾箱储存.具有绿色环保、功能齐全、设计合理、能耗低、清洗范围广、使用寿命长等特点。
1.城市道路、高速公路、广场、机场、码头、隧道、桥梁、隔离墙等路面、路沿的清洁工作
2.工地、厂区等干道的清洗、清扫。
产品性能特点
扫路车详细技术说明：
整车配置
该扫路车采用纯电动二类底盘改装、风机、清水箱、垃圾箱、左右立扫、扫盘降尘系统、左右侧喷、气动系统、液压系统、专用装置电控系统和副车架等改装而成。
改装组件说明：
1、纯电动二类底盘。
2、使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。
3、采用大功率耐磨免维护离心风机，噪音低、效率高、风量大，使用寿命长。
4、非不锈钢件经防锈处理，经久耐用
5、左右立扫为双扫盘，扫刷上加装喷水装置，用于喷雾降尘。
6、确保作业总宽度大于3.2m。3个高度可调的吸嘴轮，能方便调整和保证吸嘴与路面间合理间隙，从而达到更好的吸污效果，吸污效率更高。
7、后部采用LED箭头灯**示灯，保证行车作业安全。
8、扫盘摆线马达采用三洋马达，使用寿命长稳定可靠，故障率低。
9、液压管路采用德国标准技术密封结构形式，抗震动性能好，密封可靠性高，可实现无泄漏的密封效果。
10、采用海普瑞斯液压电磁阀，关键电控元件采用施耐德电器开关，可靠性高，使用寿命长。
11、CAN驾驶室操作作业。
12、清水箱，容积达3 m³。
13、垃圾箱，容积达7m³，厢体采用倾翻卸料。
产品性能特点
1、方形箱体，大大增加箱体容积，增加整车美观程度。
2、永磁同步电机直接取力，专车专配，**匹配，无取力器，比柴油车更节省步骤、故障率更低。
3、扫路车采用东风纯电动二类汽车底盘改装，加装风机、清水箱、垃圾箱、左右立扫、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。
4、永磁同步电机驱动风机，风机用7.1高压离心风机,效率高、风量大，**风量达23500m3/h。
5、左右立扫为双扫盘。开放式液压系统驱动左右立扫升降、左右扫盘旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。
6、程力牌纯电动扫路车具有路面清洗、路面清扫、路缘清洗、喷雾除尘等多功能。有 “全扫”、 “左扫”、 “右扫”等多种作业模式可选择。清扫广场和路面，清扫效率高效果好，清扫率达90%以上。需要进行路面清扫或路面保洁作业时，可选择扫路模式。
7、作业系统具有电脑**和手动操纵双重功能，大大地保障和提高车辆的使用率。
（1） 清水箱充分利用了车载空间，容积大，可达3m3。垃圾箱采用单层不锈钢结构，倾翻卸料。
（2） 专人试车；模拟各种复杂工作环境，所有压缩发车前实物测试。
（3） 售后保障；非客户人为损坏，任何故障无条件售后，客户零费用解决。
（4） 无副发电机组，整车工作时噪音低。
1、 作业时应避免无关人员靠近车辆，特别是车辆后部。
2、 车辆在行驶作业过程中，注意避让砖头等大块垃圾
3、车辆在排泄污水箱时，请先打开后门排污阀，待排污阀不在排水后再打开后门进行垃圾倾倒。
4、 车辆在排污时请注意在专用的排污地点进行排污箱体后门5米内不得站人。
5、 垃圾箱在没有落下且锁止前，不得进入正常行驶。
底盘采用东风纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：
(1) 动力电池布置方式采用后背布置，采用窄托架装配，适应各类专用上装改装需求；
(2) 驾驶室标配中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；
(3) 整车轻量化设计，**总质量为18000kg；
(4) 搭载282kWh大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；
(5) 配备大功率上装取电接口，满足各类专用车上装电动化需求。
（6）零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。
（7）底盘承载能力强：后双胎、轴距多样化 **爬坡度超20%，适合各种路况作业
（8）上装取电范围广，适合各类环卫车改装
（9）轿车化内饰及舒适性设置，电子化操控
（10）安全可靠：配置宁德时代国内高端电池品牌
（11）增配置：电源总开关，电池加热系统
（12）整车配置电量大，长时间作业无忧虑
二类底盘参数表
项目 | 参数 | 备注 |
底盘公告号 | EQ1180GEVJ1 | / |
底盘尺寸（mm） | 8850*2500*2960 | / |
轴距（mm） | 5300 | / |
前/后悬（mm） | 1430/1920 | / |
前/后轮距（mm） | 1880/1860 | / |
二类底盘整备质量（kg） | 7950 | / |
**总质量（kg） | 18000 | / |
**车速（km/h） | 89 | / |
续驶试验里程（km） | 300 | 工作外 |
充电时间（h） | 2.5小时 180A直流充电 | 剩余30%soc |
0-50km加速性能（s） | ≤9.2 | 满载 |
二类底盘配置表
系统 | 项目 | 配置情况 |
车身 | 驾驶室 | D530平头半排驾驶室 |
乘载人数 | 3 | |
电机 | 类型 | 永磁同步电机 |
额定/峰值功率（kW） | 80/160 | |
额定/峰值扭矩（Nm） | 600/1100 | |
额定/峰值转速（rpm） | 3473/8700 | |
冷却方式 | 水冷 | |
电控 | 集成**器 | **一 |
冷却方式 | 水冷 | |
动力电池 | 电池电量（kWh） | 282 |
电芯类型 | 磷酸铁锂 | |
温控系统 | 标配加热带 | |
底盘系统 | 车架幅面尺寸（mm） | 80 |
车架宽度（mm） | 250 | |
前板簧 | 8 | |
后板簧 | 10+8 | |
减震器 | 双向筒式减震器 | |
前桥 | 6t前桥 | |
后桥 | 11t单减 | |
主减速比 | 6.166 | |
轮胎规格 | 295/80R22.5 | |
方向机类型 | 循环球式 | |
方向助力型式 | 电控助力 | |
制动型式 | 双回路气制动 | |
行车制动器 | 前后鼓式制动器 | |
驻车制动器 | 弹簧储能断气制动 | |
功能配置 | 空调 | 单冷空调+PTC暖风 |
安全配置 | ABS | |
其他功能 |
箱体厚度 /涂层 | 4.5mm | ||||
箱体容积 | 10m³（3水7尘） | ||||
罐体材质 | 304不锈钢 | ||||
上装电机 | 类型 | 永磁同步电机 | |||
冷却方式 | 水冷 | ||||
专用性能参数 | 垃圾箱容积( m3 ) | 7 | |||
清水箱容积( m3 ) | 3 | ||||
清扫宽度(mm) | 3000-3500 | ||||
清扫作业速度(km/h) | 3-20 | ||||
**清扫能力(m2/h) | 70000 | ||||
抽吸能力 | 密度(g/cm3) | 2.0 | |||
质量(kg) | 1 | ||||
抽吸粒度(mm) | ≥50 | ||||
垃圾厢倾卸角 | ≥45° | ||||
清扫效率 | ≥95% | ||||
作业噪声(db) | < 88 符合GB7258规定 | ||||
降尘系统 | 喷水形式 | 低压雾状 | |||
主要元件组成 | 电磁隔膜泵、水过滤器、管路、不锈钢喷架、喷嘴等 | ||||
安装位置 | 清扫降尘 | 左右前扫盘 | |||
吸尘降尘 | 吸盘吸风口内 | ||||
**型式 | 电子**，一键操作 | ||||
液压系统 | 型式 | 开放式，电动**集中操纵 | ||||||
主要元件 | 齿轮泵、摆线马达、液压缸、电磁阀、集成块、电磁隔膜泵等 | |||||||
摆线马达 | 三洋马达 | |||||||
齿轮油泵 | 昌顺 | |||||||
液压油缸 | 海普瑞斯 | |||||||
液压缸密封件 | 鼎基 | |||||||
液压油管 | 大航 | |||||||
电磁阀组 | 海普瑞斯 | |||||||
电器系统 | 系统组成 | 由底盘车电路专用工作装置操作**电路组成。 | ||||||
电控箱面板组成 | 主电机转速表、各种操作**开关 | |||||||
**开关 | 上海施耐德 | |||||||
可编程序逻辑**器 | 百兆富 | |||||||
断路器 | 海格 | |||||||
风机系统 | 型式 | 专用高压离心风机 | ||||||
品牌 | 晨风牌 | |||||||
传动型式 | 底盘电机带齿耐高温A带传动 | |||||||
风机皮带 | 浙江三维 | |||||||
清扫系统 | 型式 | 在底盘前后轴之间，车架两侧对称位置各布置两个可升降、可外伸的立扫扫盘，扫盘旋转由液压马达驱动，转速可调。 | ||||||
主要元件组成 | 扫盘支架、扫盘、油缸、油管、连杆、调节杆、液压马达等 | |||||||
扫刷撑开直径 | mm | Φ700-900 | ||||||
扫盘马达转速 | r/min | 120-150 | ||||||
扫盘数量 | 4 | |||||||
扫盘倾角调整 | 扫盘 | 前倾5°~15° 外倾5°~10° | ||||||
吸嘴装置 | 型 式 | 吸嘴悬挂在底盘车后轮之间，由吸嘴、滚轮、吸管组成，吸嘴体可随动，吸嘴升降用油缸**双吸口宽吸嘴，吸嘴体与路面随动。液压驱动电气自动**吸嘴升降，弹簧浮动悬挂。 | ||||||
吸管直径 | mm | φ180 | ||||||
工作状态吸嘴边刚性部份 离地间隙(mm) | 5～8 | |||||||
吸嘴吸管风速(m/s) | 30 ～ 60 | |||||||
其他配置 | 报**系统 | 倒车语音报**系统 | ||||||
副操作系统 | 尾部带电控操作系统，**大厢升降及后门开关，避免用户在驾驶室内操作因观察不到后方情况发生安全事故。 | |||||||
手动泵应急举升系统 | 如遇故障造成液压系统不能使用，扫刷、吸盘、大厢均不能升降，可使用手动泵应急举升系统操作。 | |||||||
随车工具：
序号 | 名称 | 数量 | 备注 |
1 | 消防水带 | 2根 | 一根用于加水，一根用于排污 |
2 | 消防扳手 | 1把 | 用于拆卸消防栓 |
3 | 水滤扳手 | 1把 | 用于拆卸水过滤器 |
5 | 备胎 | 1个 |
随车备件：
序号 | 名称 | 数量 | |
1 | 刷毛 | 1套 | |
2 | 后门密封条 | 1条 | |
3 | 风机密封条 | 1条 |
产品** | 程力牌 | 公告批次 | 338 | ||
产品名称 | 程力牌CL5180TSLBEV型纯电动扫路车 | ||||
总质量(kg) | 18000 | 罐体容积(m3) | |||
额定质量(kg) | 5220,5155 | 外形尺寸(mm) | 8900X2550X3130 | ||
整备质量(kg) | 12650 | 货厢尺寸(mm) | XX | ||
额定载客(人) | 准拖挂车总质量(kg) | ||||
驾驶室准乘人数(人) | 3,2 | 鞍座**载质量(kg) | |||
接近角/离去角(°) | 16/9 | 前悬/后悬(mm) | 1400/2200 | ||
轴荷(kg) | 7000/11000 | **车速(km/h) | 100,89 | ||
备注： | 备注：ABS型号:J ABS;ABS生产企业:焦作博瑞克**技术有限公司;储能装置种类:磷酸铁锂电池;储能装置生产企业:宁德时代新能源科技股份有限公司;选装描述:选装驾驶室前角扰流板,选装前雾灯,选装卧铺侧窗装饰板,选装驾驶室顶部中间三个装饰灯,选装仅前面罩、灯具和后视镜局部改型驾驶室;侧后防护情况:左右侧面防护由专用装置代替部分防护功能, 铝合金材质,离地高度为(mm):380,后下部防护与车架采用螺栓连接,采用Q235材质,后防护尺寸:60×160(mm),离地面高度470mm;专用功能及装置:垃圾箱、水箱、洗扫刷等装置,道路清扫作业; | ||||
【底盘技术参数】 | |||||
底盘型号 | EQ1180GEVJ1 | 底盘名称 | 纯电动载货汽车底盘 | ||
**名称 | 东风牌 | 生产企业 | 东风商用车有限公司 | ||
轴数 | 2 | 轮胎数 | 6 | ||
轴距(mm) | 4500,5000,5300 | ||||
轮胎规格 | 295/80R22.5 18PR | ||||
钢板弹簧片数 | 8/10+8 | 前轮距(mm) | 1880,1920 | ||
燃料种类 | 纯电动 | 后轮距(mm) | 1860 | ||
排放依据标准 | |||||
发动机型号 | 发动机生产企业 | 发动机排量 | 发动机功率 | ||
TZ370XS-LKM1101 TZ370XS-LKM1103 | 苏州绿控传动科技有限公司 苏州绿控传动科技有限公司 | 0 0 | 160 160 | ||

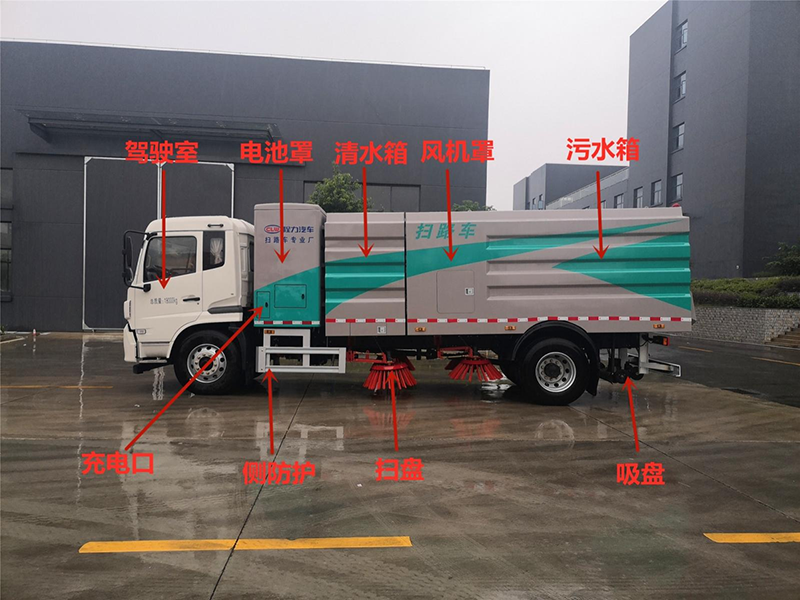

整车基本结构分解

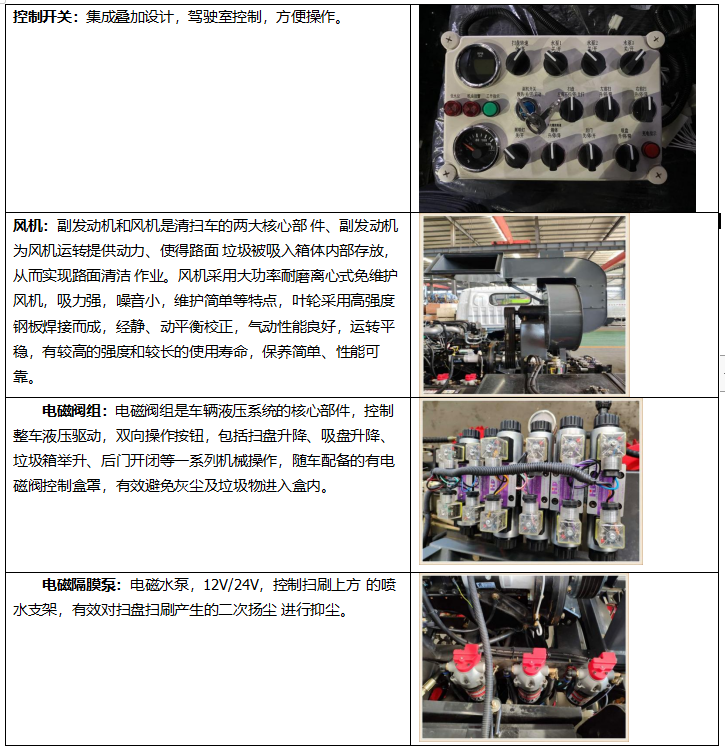

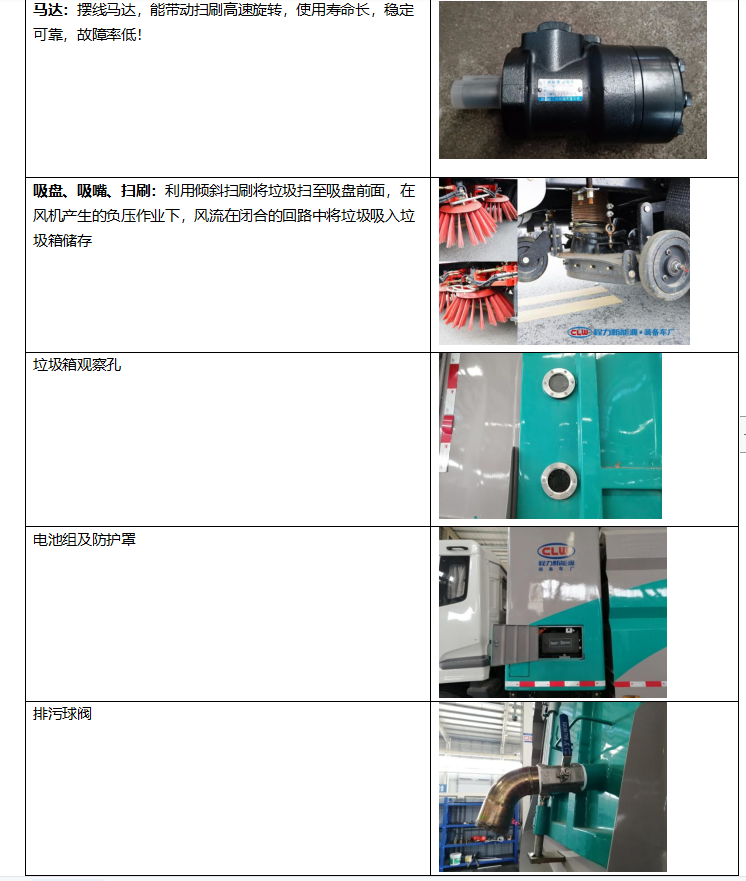

整车细节配件图解
高性能环保：
扫路车利用倾斜扫刷将垃圾扫**吸盘前面，在风机产生的负压作业下，风流在闭合的回路中将垃圾吸入垃圾箱储存，整个作业过程均是物理原理，不会产生化学废料或垃圾外泄对环境的二次污染。
作业范围广
从几十微米**80-100mm的石子、砖头、树叶、饮料水瓶等杂物，一次作业均能全部去除。路面清扫宽度3200mm清扫能力16000㎡/h-64000㎡/h
结构简单，易损件少
整车上装90%以上零部件均采用装配式组装方式，各小件均具备通用性及互换性，拆卸方便，易于更换，维护费用低，更换效率高。
水箱、垃圾箱容积大，作业时间长
水箱容积可达4m³，垃圾箱总容积达8m³。
（1）汽车底盘和配套泵的维护保养按相应的使用说明书进行。
（2）车辆使用前应按汽车使用说明书的要求进行磨合。
（3）润滑系统保养：车辆每行驶5000km－10000km时就需清洗保养一次，在遇到发动机噪音过大，加速无力或水温过高时也需清洗保养一次。清洗发动机内部的油泥和其它积物，这样可以避免机油高温下的氧化稠化，能有效的减少发动机部件的磨损，从而延长发动机寿命，提高发动机动力。
（4）冷却系统保养：车辆在冬夏换季时应清洗保养一次，希望您正常行驶中每6个月至8个月清洗保养一次，或者遇水温过高、漏水、开锅时清洗保养一次。清除导致发动机过热的痕迹和水垢，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（5）燃油系统保养：车辆每行驶800km-1000km时需清洗保养1次，或当你发觉引擎喘抖，迟滞和加速不良，冒黑烟，无力、费油时清洗保养1次。要清除系统内部的胶质和积碳，防止有害的腐蚀发生，避免并制止密封件和水箱的渗漏，彻底更换旧的冷却液。
（6）变速箱保养：车辆每行驶800km－1000km时清洗保养一次，或遇变速箱打滑、水温偏高、换挡迟缓、系统渗漏时清洗保养一次。清除有害的油泥和漆膜沉积物，恢复密封垫和O型圈的弹性，使变速箱换档平顺，提高动力输出，彻底更换旧的自动变速箱油。
（7）动力转向系统保养：车辆每行驶1000km－2000km清洗需保养一次，或遇转向困难系统渗漏，更换动力转向机配件后，也须清洗保养一次。清除系统中有害的油泥、漆膜，清除低温时的转向困难，制止并预防动力转向液的渗漏，清除转向噪音，彻底更换旧的制动转向液。
（8）制动系统保养：车辆每行驶800km清洗保养一次，或遇ABS反应过早，过慢时清洗保养一次。清除系统中有害的油泥漆膜，清除超高温或超低温时工作失灵的危险，有效防止制动液变质过期，彻底更换旧的制动液。
（1）免费维修方案以及期限？ 1、跟踪服务时间：终身； 2、在交客户使用之日起，在正常使用范围内，行驶10000公里内或一年内免费修理(不包括易损件和电器部分)，超过一年，只收取零件费； 3、服务到达时间：省内，二十四小时内到达；其它地区，二十四小时内派出人员； 4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除，无故障积极预防。
（2）免费后期配件供应价格方式？ 1、方式：在所在地技术服务站统一供货,根据用户要求由厂方直接发货； 2、配件只收工本费,不加其他费用。
（3）售后服务方式？ 底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式，详见底盘《保养手册》。 专用装置部分的维修，可采用电话、传真的联系方式，供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
（4）技术培训方案？ 供货方负责在交车给用户使用前，在用户所在地免费培训设备使用人员，主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
（5）我们是外地的，能不能送车？ 购车流程规定客户可以在网上订购，签订购车合同。预付定金。在规定时间内送车到客户指定地点，客户验车合格付全款。
（6）到厂自提车时间？ 自提时间：周一至周日，08:00 － 19:00（部分自提点工作时间为9:00-18:00，如遇国家法定节假日，则以新闻发布放假时间为准，请大家届时关注）
（7）我们这里有没有销售点？想看车怎么办？ 专用车不同于小轿车之类的在全国各地设立销售公司4S店，这是由专用车的特殊性决定的。利用现在发达的商务网络，客户只要来电来函下订单，按照购车流程进行购车，会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求，为每位用户打造高品质、个性化的专用车，欢迎您来实地考察生产实力及产品工艺，我们会为您提供优质的服务！
